Автоматические выключатели АBB (серия - S)

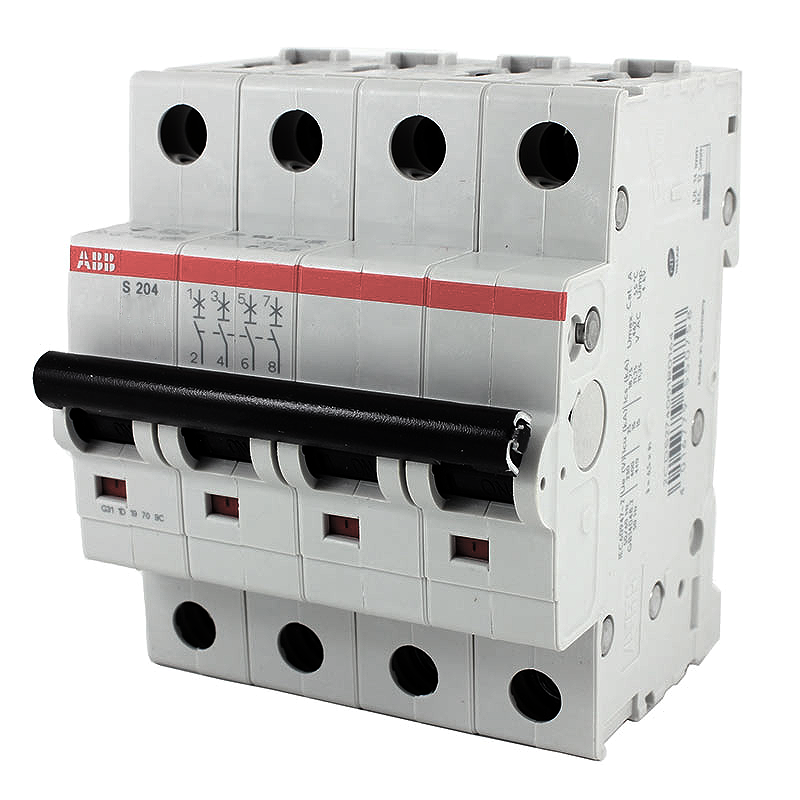

Автоматические выключатели S200 производства АВВ

Предназначены для защиты цепей от перегрузок и коротких замыканий  протяженных кабелей и электродвигателей, осветительных системы и розеточных линий.   Устанавливаются на дин рейку в распределительных корпусах (пластиковые боксы, распределительные щиты), электрощитах для квартир и офисов.  Автоматы данной серии относится к премиум сегменту выключателей ABB, характеризуются повышенной надежностью, широкой ассортиментной линейкой, повышенной по сравнению с другими выключателями предельной коммутационной способностью.

Основные технические характеристики и типоисполнения автоматов S200

     Наличие теплового и электромагнитного расцепителя
     Возможные исполнения по количеству полюсов
 1+N, 3+N с расцепителями на фазном проводе и разъединением нейтрали при срабатывании
 1и 3-х полюсные автоматы  с расцепителями на каждом полюсе
 2 и  4-х полюсное исполнение с расцепителями на фазном проводе и нейтрали.
     Включают все возможные исполнения по характеристике срабатывания
 В,С,В,K,Z
      Четыре типоисполнения по предельной коммутационной способности
 6000,10000,15000,25000 кА.
      Встроенные дополнительный контакт в автоматические выключатели S200/
      Возможное применения совместно с приставкой DDA-200, для создание защиты и токов перегрузки, короткого замыкания и токов утечки.

Расшифровка обозначений серии S200, S803C ABB

S200  серия автомата ABB
     без буквы отключающая способность 6кА
     М отключающая способность 10кА
     P отключающая способность 15-25кА
X кол-во полюсов
    S201 1 полюсный
    S202 2 полюсный
    S203 3 полюсный
    S204 4 полюсный
   характеристика срабатывания при КЗ
    В 3-5 предназначены для защиты активных нагрузок и протяженных линий освещения с системами заземления TN и IT (розетки, освещение).
    С 5-10 предназначены для защиты цепей с активной и индуктивной нагрузкой с низким импульсным током (компрессор, вентилятор)
    D 10-20 используется при нагрузках с высокими импульсными (пусковыми) токами и повышенном токе включения (низковольтные трансформаторы, ламы-разрядники, подъемные механизмы, насосы)
    K 8-15 активно-индуктивная нагрузка, эл.двигатели, трансформаторы
     Z 2-3 электроника
уставка тока перегрузки
   6,10,13,16,20,25,32,40,50,63
разъединение нейтрали
   без буквы без разъединения
   NA с разъединением
