Автоматы дифференциальной защиты ABB (DIF) ABB серия - DS204

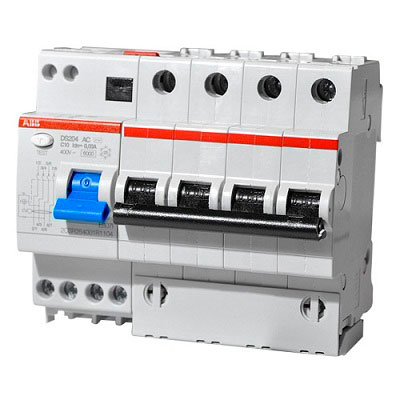

Автоматический выключатель дифференциального тока DS204, 4P, AC, 30мА, размер 6 модулей, ABB

Назначение: защита однофазных цепей от токов перегрузки и короткого замыкания; защита от синусоидального переменного и пульсирующего постоянного токов утечки на землю; защита при косвенном прикосновении и дополнительная защита при прямом.

·Защита от перегрузок и коротких замыканий.

·Защита от поражения человека электрическим током.

·Защита от пожара.

Принцип работы дифференциального автоматического выключателя

Диффавтомат состоит из двух частей:

Левая часть выполняет функции УЗО, и предназначена для защиты человека от поражения электрическим током, и защиты проводки от пожара.

• Принцип действия УЗО состоит в том, что аппарат сравнивает ток, уходящий в цепь с током из цепи возвращающимся. Токи создают в сердечнике УЗО встречно-направленные магнитные потоки. Как только в цепи возникает утечка тока на землю (например, при прикосновении человека к токоведущим частям) баланс магнитных потоков нарушается. Во вторичный обмотке дифференциального трансформатора внутри УЗО появляется трансформированный дифференциальный ток. Если этот ток превышает значение уставок (номинал тока утечки данного конкретного УЗО), срабатывает механизм расцепителя

Правая часть выполняет функции автоматического выключателя, и защищает от перегрузок и коротких замыканий. .

• Короткое замыкание, обычно возникает при повреждении проводки. Короткое замыкание – основная причина пожара! При возникновении короткого замыкания активизируется электромагнитная защита. При коротком замыкании, протекающий по цепи ток, многократно возрастает. Следовательно, возрастает и ток проходящий через электромагнитную катушку автомата. Пропорционально возрастает магнитное поле, что ведет к перемещению сердечника. Тот перестает удерживать рычаг расцепителя, и контакты размыкаются.

• Перегрузка , возникает при включении в цепь слишком большого количества электроприборов. Это вызывает перегрев проводов, и может привести к выгоранию проводки и к поломке электроприборов. При перегрузках, активизируется термомагнитная защита. В конструкции автоматического выключателя присутствует биметаллическая пластина сплавленная из двух металлов с разной температурой плавления. Чем выше сила тока, протекающего по защищаемой цепи, тем выше температура биметаллической пластины. Чем выше температура – тем больше пластина сгибается. При сгибании, она толкает рычаг механизма свободного расцепителя. При достижении критической температуры – расцепитель срабатывает, и контакты размыкаются.

Лазерная маркировка

• Значимые маркировки расположены на лицевой стороне, и доступны даже в том случае, если устройство установлено в щит.

Двойные цилиндрические клеммы в верхней и нижней части устройства

•  позволяют подключать одновременно кабель и шину. При этом, обе клеммы закрываются и открываются одновременно, что исключает аварии связанные с неправильным подключением. Исключена возможность случайного прикосновения.

• При отсутствии шинной разводки возможно подключение двух кабелей разного сечения.

Цветовая индикация

• Синий индикатор отображает срабатываение устройства по току утечки на землю (не активируется вручную рычагом). Это позволяет однозначно определить причину срабатывания.

• Индикатор положения контактов (CPI): чтобы всегда знать реальное состояние контактов (красный: контакты замкнуты; зеленый: контакты разомкнуты).

Характеристики

• Число полюсов: 4Р
• Номинальный дифференциальный ток: 30мА
• Тип: АС
• Номинальный ток: 16А
• Отключающая способность: 6кА
• Тип расцепителя: С
• Масса: 780г
