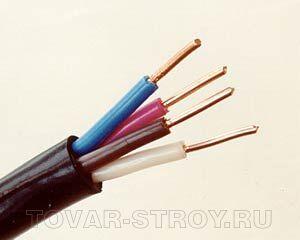

Кабель ВВГ нг 4х50

Назначение

Предназначены для: передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 или 1,0 кВ частотой 50 Гц.

Условия эксплуатации и монтажа

Прокладка — в кабельной канализации, тоннелях, помещениях, по стенам зданий и сооружений и на открытом воздухе при температуре не ниже (-15 °С). Не рекомендуется прокладка в земле. Монтажные радиусы изгиба при прокладке — не менее 10 и 7,5 наружных диаметров соответственно для одножильных и многожильных кабелей. Рабочая температура эксплуатации — от (-50 до +50 °С). Длительно допустимая температура нагрева жил при эксплуатации — (+70 °С). Допустимый нагрев жил в аварийном режиме — (+80 °С) при длительности не более 8 часов в сутки и 1000 часов за весь срок службы. Срок службы в нормальных условиях эксплуатации не менее 30 лет.

Электротехнические характеристики

Сопротивление изоляции жил при температуре 20 °С, МОм/км, не менее:
при сечении до 1,5 мм² — 12;
при сечении 2,5 – 4,0 мм² — 10;
при сечении 6,0 мм² — 9;
при сечении 10 – 240 мм² — 7.
Сопротивление изоляции при длительно допустимой температуре нагрева жил, МОм/км, не менее — 0,005.
Максимальное рабочее напряжение электрической сети, кВ: — для кабелей 0,66 кВ — 0,72; — для кабелей 1 кВ — 1,2
